塗油機

◆湿式潤滑【従来型】

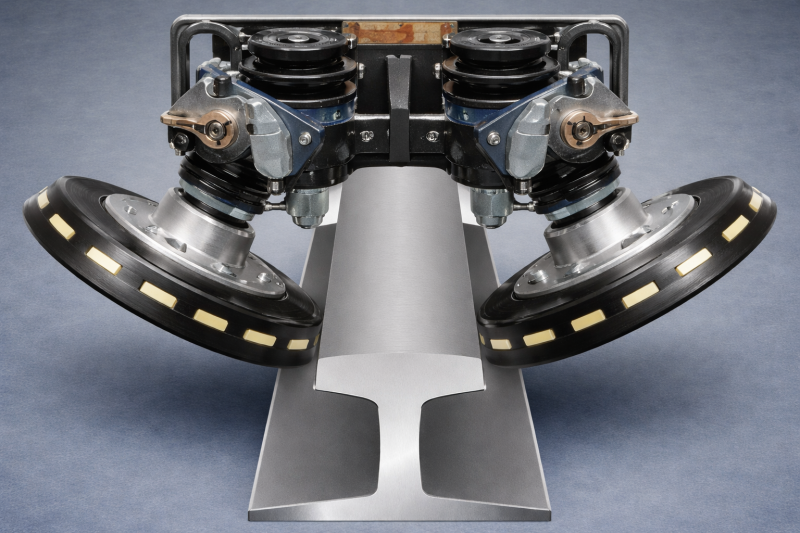

1.クレーン用レール塗油器（標準型）

型式：RVF-1000/1800

サイズ（mm）/重量：350×300×200、12kg

油量/寿命：0.9cc/3.5cc
2.クレーン用レール塗油器（少油量型）

型式：RVF-500

サイズ（mm）/重量：350×300×200、12kg

油量/寿命：0.45cc

3.小型レール塗油器

型式：SR-11-1P/2P

サイズ（mm）/重量：W150×L245×H115、3.4kg

油量/寿命：0.7cc/1.4cc/5.3cc

型式：SR-14-1P/2P/8P

サイズ（mm）/重量：W150×L260×H115、3.5kg

油量/寿命：0.5cc/1.1cc/4.1cc
◆湿式潤滑【新型】
4.クレーン用超微量レール塗油器（11月より新発売）

型式：RVFN-1000

サイズ（mm）/重量：350×300×200、12kg

油量/寿命：0.23cc/1000ｍ
◆乾式潤滑【従来型】
5.乾式フランジ塗油器

型式：CL-10

サイズ（mm）/重量：245×172×160、2kg

油量/寿命：6～10ヶ月（交換周期）
◆乾式潤滑【新型】

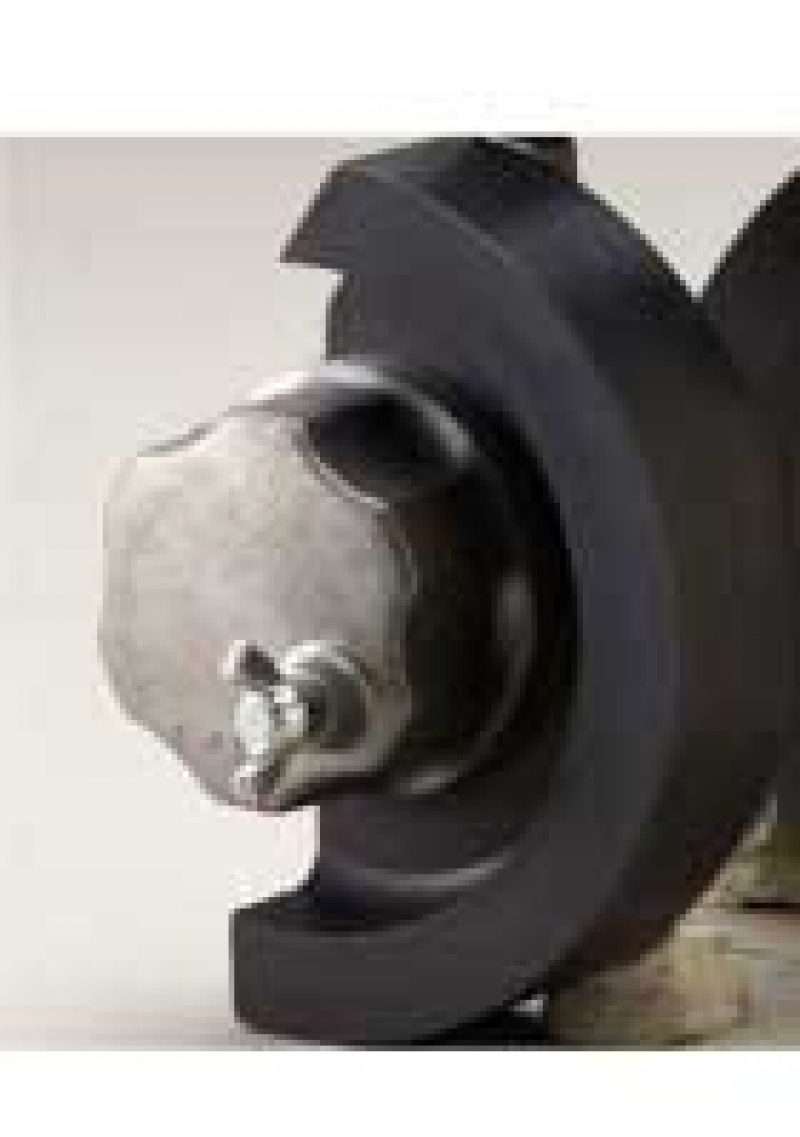

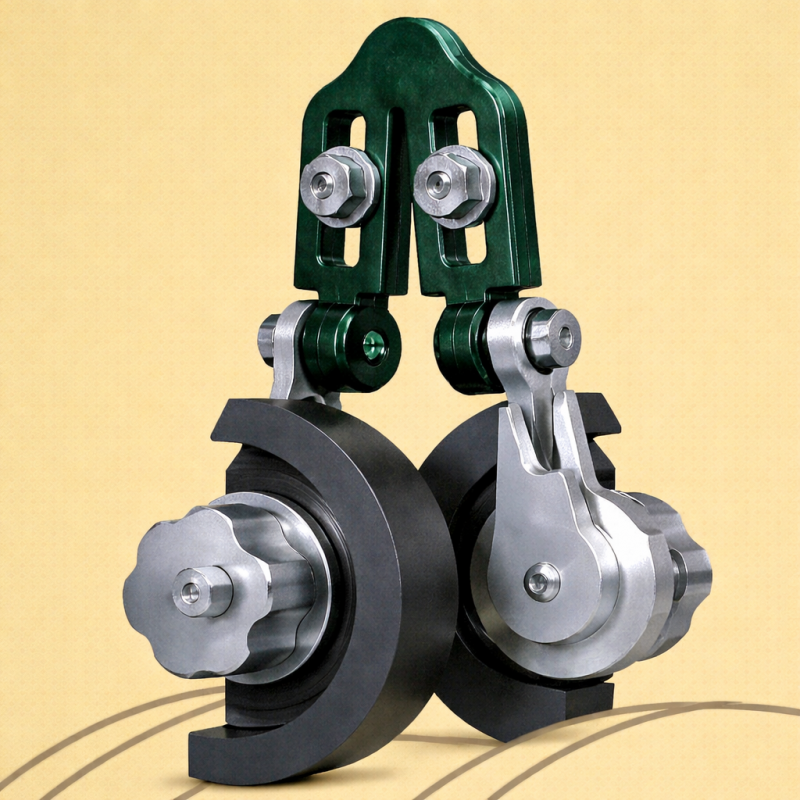

6.モリブデン塗布器

型式：CLN-S

サイズ（mm）/重量：W74.5× L約100×H90

油量/寿命：6～10ヶ月（交換周期）

型式：CLN-M

サイズ（mm）/重量：W84.5× L約100×H110

油量/寿命：6～10ヶ月（交換周期）

型式：CLN-L

サイズ（mm）/重量：W89.5 ×L約100× H120

油量/寿命：6～10ヶ月（交換周期）
▼特徴

従来の製品を小型化し、取付スペースの少ない箇所や小径車輪への取付が可能です。

▼用途

天井クレーン横行車輪、ホイストクレーン走行車輪

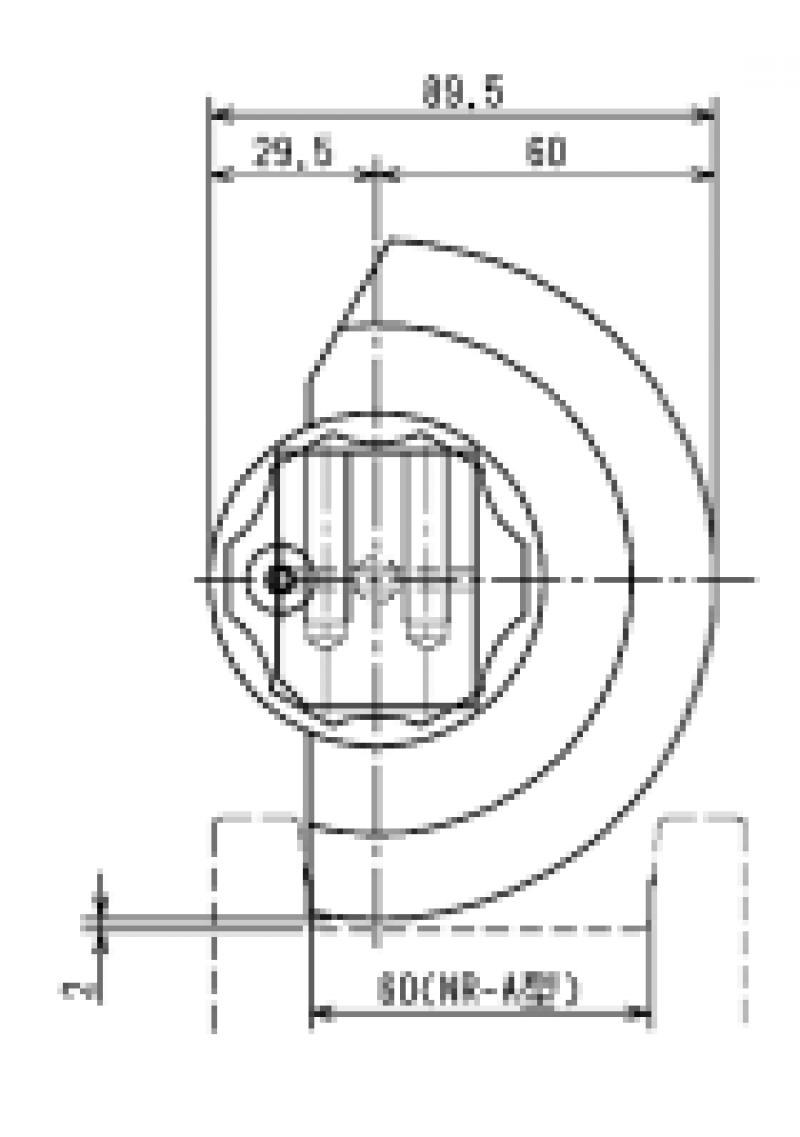

▼図面
1.CLN-S／2.CLN-M／3.CLN-L
◆乾式潤滑装置
CL-10型乾式フランジ防摩器

▼特徴

潤滑剤が乾式なので、油の使用できない場所のクレーンの潤滑に適しています。

▼用途

低荷重天井クレーン（10t未満）

製品ヤードクレーン
◆クレーン用塗油器【小型】
1.SR型小型レール塗油器

▼特徴

横行台車や狭小スペースしかないクレーンのレールを塗油することができます。

▼用途

製鉄所・造船所などの10t未満の天井クレーン、横行台車、走行台車、小径車輪の搬送設備など

2.F-2型小型フランジ塗油器

▼特徴

横行台車などの取付スペースの狭い車輪フランジ部に塗油が可能です。

▼用途

製鉄所・造船所の天井クレーンの横行台車、コンテナロープトロリー横行車輪
◆クレーン用塗油器【標準】
3.RVF型レール塗油器

▼特徴

クレーンのレール側面に塗油し、フランジ及びレールの摩耗を防止します。

▼用途

製鉄所・造船所等の天井クレーン、ジブクレーン、門型クレーン

4.F型フランジ塗油器

▼特徴

ごく微量の油をクレーン車輪フランジ部に塗油し摩耗を防ぎます。

▼用途

製鉄所・造船所等の天井クレーン、ジブクレーン、門型クレーン、橋型クレーン、アンローダー等
◆ワイヤーロープ塗油器
1.RR･RG型

▼特徴

シーブの位置でワイヤーロープに自動的に塗油し、ロープの磨耗、損傷を防止します。

▼用途

製鉄所の天井クレーン、ロープトロリークレーン、水平引込クレーン、造船所のジブクレーン、ゴライアスクレーン、コンテナクレーン、アンローダー、索道用クレーン、ケーブルクレーン、スキーリフト等

2.RWF型

▼特徴

ドラムのロープ巻き出し、巻き取り時にロープに沿って塗油輪が追従性し、均一に塗油できます。

▼用途

製鉄所の各種天井クレーン、レードルクレーン、コークス消火設備CDQ、造船所の天井クレーン、ジブクレーン、コンテナクレーン、橋型クレーン、アンローダー等
◆車両用塗油器
1.B-7000型　高速車両用フランジ塗油器

▼特徴

高性能ポンプにより、微量の油を車輪フランジ部に塗油します。車輪の回転で働くので、エアー、電気等の動力源は不要です。

▼用途

鉄道車両の車輪フランジ部

2.BF型　低速車両用フランジ塗油器

▼特徴

車両用フランジ塗油器の機構を低速車両用車輪フランジに対応するよう設計したものです。

▼用途

低速車両、製鉄所構内のディーゼルカー、溶銑運搬車、混銑車、スラブ台車、鍋台車、セメント・製油所等の入れ替え機関車、鉱山用低速車、低速貨車
◆チェーン用給油装置
1.CR-4型　チェーン自動給油装置

▼特徴

チェーンピッチをセンサーで検知し、電磁ポンプを作動させて極微量の油をリンクピンに適確に噴射します。

▼用途

各種コンベヤチェーン

例：自動車工場、製紙工場、廃棄物処理施設等の搬送用チェーン
2.CS型　チェーン自動給油器

▼特徴

チェッカーアームをチェーンローラーに接触させ、チェーンピッチ毎に適量のオイルを噴射します。

▼用途

各種コンベヤチェーン（ローラーピッチが100mm以上のチェーンが対象です。）
◆チェーン用給油装置2
3.ZFD型/RF型/RSF型　チェーン塗油器

▼特徴

塗油輪を稼働中のチェーンに接しておき、超微量の油を連続的に自動的に塗油します。

▼用途

自動車工場、合板工場、塗装工場、メッキ工場などのチェーン
4.SRS型　ブラシ塗油器

▼特徴

稼働中の小型チェーンにナイロンブラシを接触させ塗油します。

▼用途

小型駆動用チェーン

立体倉庫、屋外立体駐車場など

5.EAL-1220型　集中給油器

▼特徴

1台で6ヵ所の滴下給油ができ、1給油ヵ所1ポンプ方式なので分配器によるトラブルの心配がありません。給油量は任意に設定でき、常に安定した出油量が得られます。

▼用途

搬送機械、工作機械、製鉄設備
◆その他塗油器
1.その他塗油器

▼特徴

歯車の回転に合わせてかみ合い歯面へ連続して極微量の潤滑剤を塗油します。

▼用途

天井クレーン、ジブクレーン、コンテナクレーン等のオープンギヤ、ドライヤーのオープンギヤ
2.VF型トレッド塗油器

▼特徴

ガイドレールなど金属摺動面へ装置の稼働に合わせ自動的に連続して極微量の油を塗付し摩擦面の摩耗を防止します。

▼用途

ガイドレールおよびガイドローラー

ジブクレーン旋回部、焼結用ミキサー回転レール、ロープトロリー式橋型クレーン横行レールなど

3.噴射式　フランジ給油装置

▼特徴

曲線検知機能を内蔵した制御器により曲線外軌側のレール又は車輪フランジ部へ微量の潤滑油を噴射します。出油パターンはノズルにより変更可能です。

▼用途

鉄道車輪フランジの直摩防止

曲線外軌側レールの潤滑
◆セーフマーカー
1.高輝度LEDタイプ

①LM-GⅠ型 ②LM-GⅡ型③LM-GⅢ型 ④LM-GⅣ型(4種類)

▼特徴

LEDを光源とした業界初の小型位置決め用マーカーです。

（レーザーポインター方式に比べ、光源の安全性と視認性を追求しました。）

▼用途

天井クレーン、小型天井クレーン、台車位置決め用
2.分離型高輝度LEDマーカー

①SLM-GⅠ型 ②SLM-GⅡ型③SLM-GⅢ型 ④SLM-GⅣ型（4種類）

▼特徴

LEDを光源とした小型位置決め用マーカーです。電源分離型で狭いスペースにも取り付け可能です。

▼用途

吊り具位置確認用

移動方向表示・指示用

安全確認用

3.水銀灯タイプ

①CCM-S型 ②CCM-H型(2種類)

▼特徴

クレーンのクラブの位置決めが、迅速かつ正確にできる装置です。

▼用途

屋内の天井クレーン

●CM-S型

例：製鉄所の熱延・冷延工場の天井クレーン

●CCM-H型

例：製鋼レードルクレーン
